平臺智能精確稱重系統數字化中控室由集裝箱控制室、液壓站、控制閥箱、千斤頂、重量傳感器、操作臺、控制計算機、交換機、數據集中控制從站等部件組成。用于快速制定科學合理的稱重方案,完成高精度稱重作業。提供稱重千斤頂所需的液壓動力,智能控制液壓千斤頂?shù)纳仙^程與下降過程,對稱重過程數據進行采集與分析,實時計算稱重重量與重心位置,分析系統的安全性,通過采集與分析各傳感器數據,對整個稱重過程進行現場監控,當有異?；蛘吖收蠒r(shí)實時報警等。

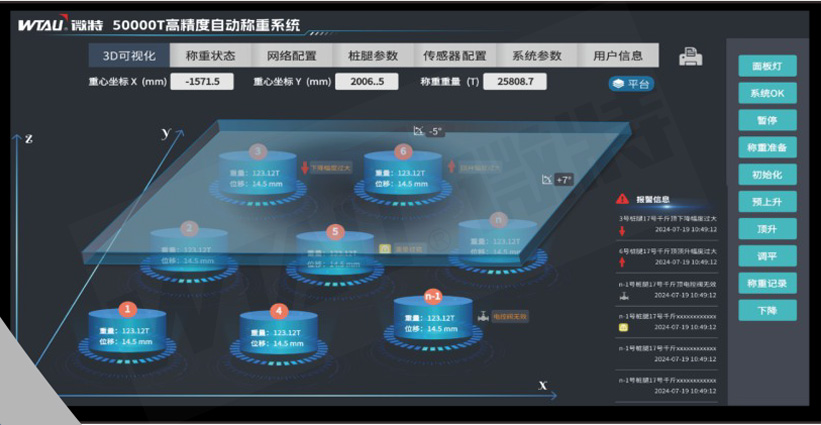

A.樁腿3D可視化:主界面展示稱重現場樁腿的數據量,在稱重之 前導入樁腿坐標參數表單,實現樁腿布局；
B.三維可視化界面導航欄:主界面上方以導航欄的形式提供3D可視化、稱重狀態、網絡配置等相關功能界面切換,展示海工裝備重心坐標及總稱重重量,稱重過程海工設備的傾斜度;
C.自動故障診斷:系統提供自動故障診斷功能,包含千斤頂超載、重量傳感器超載、通信模塊信號丟失;
D.樁腿數據顯示:主界面展示稱重現場每個樁腿所承受的總重 量及位移量,提供稱重?cái)?shù)據打印導出功能;
E.稱重操作按鈕:主界面右側設計兼容原有操作界面的軟件按 鈕,實現稱重過程的控制,包括:稱重準備、初始化、預上升、頂升、下降等。

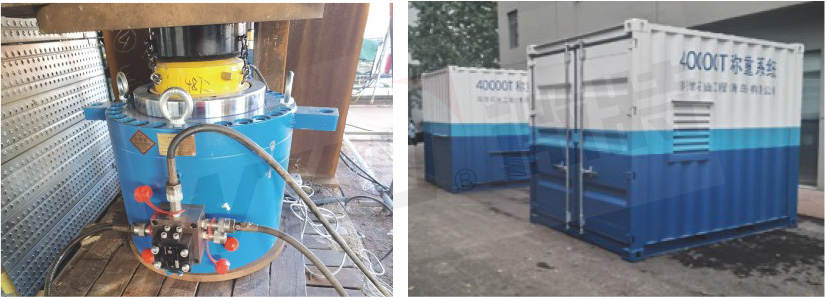

大型平臺智能精確稱重模塊系統實用案例
因大型平臺智能精確稱重系統多需根據設備實際情況進行設計，請聯系15007203040（微信同號）付工，對接相關事宜，以便為您提供更好的服務。
